大恒光學提供紅外鏡頭光學設計及制造 ，紅外鏡頭主要應用在熱成像，是利用紅外探測器和光學成像物鏡接受被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元件上，從而獲得紅外熱像圖，這種熱相圖與物體表面的熱分布場相對應，通俗地講紅外熱像儀是將物體發出的不可見紅外能量轉變?yōu)榭梢?jiàn)的熱圖像，熱圖像上面的不同顏色代表被物體的不同溫度。主要應用于安防監控，車載/船舶助航系統，醫療熱像，槍瞄系統等領域。其中安防監控市場需求量較大，紅外產品應用較多的市場，主要行業應用在城市安防，石油倉儲，電力監控，森林防火等方面；車輛系統，作為車輛行駛輔助系統，可以避免強光刺激，增強安全性，是未來發展趨勢。船舶助航主要是長焦大鏡頭，提高遠洋航行景物識別度；醫療測溫鏡頭常用8-25mm，小焦距鏡頭，在2-3米范圍內觀察物體整體或者局部溫度，來判斷病例變化；槍瞄鏡頭常為手動調焦鏡頭，特殊軍用系統會用到雙視場鏡頭。
標準產品
安防監控鏡頭

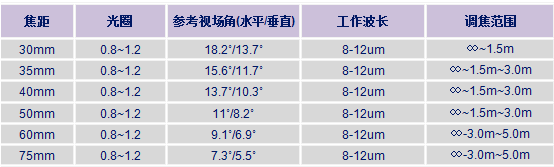

焦距 | 光圈 | 參考視場角(水平/垂直) | 工作波長 | 調焦范圍 |
25mm | 0.8~1.2 | 21.7?/16.4? | 8-12um | ∞~0.5m |
30mm | 0.8~1.2 | 18.2?/13.7? | 8-12um | ∞~1.5m |
35mm | 0.8~1.2 | 15.6?/11.7? | 8-12um | ∞~1.5m~3.0m |
40mm | 0.8~1.2 | 13.7?/10.3? | 8-12um | ∞~1.5m~3.0m |
50mm | 0.8~1.2 | 11?/8.2? | 8-12um | ∞~1.5m~3.0m |
60mm | 0.8~1.2 | 9.1?/6.9? | 8-12um | ∞-3.0m~5.0m |
75mm | 0.8~1.2 | 7.3?/5.5? | 8-12um | ∞-3.0m~5.0m |
100mm | 1.0-1.4 | 5.5?/4.1? | 8-12um | ∞-10.0m |
125mm | 1.0-1.4 | - | 8-12um | ∞-10.0m~20.0m |
150mm | 1.0-1.4 | - | 8-12um | ∞~20.0~25.0m |
車輔/船舶助航系統鏡頭
焦距 | 光圈 | 參考視場角(水平/垂直) | 工作波長 | 調焦范圍 |
25mm | 0.8~1.2 | 21.7?/16.4? | 8-12um | ∞~0.5m |
30mm | 0.8~1.2 | 18.2?/13.7? | 8-12um | ∞~1.5m |
100mm | 1.0-1.4 | 5.5?/4.1? | 8-12um | ∞-10.0m |
125mm | 1.0-1.4 | - | 8-12um | ∞-10.0m~20.0m |
150mm | 1.0-1.4 | - | 8-12um | ∞~20.0~25.0m |
225mm | 1.5 | 4.07?/3.06? | 8-12um | ∞~40.0m |

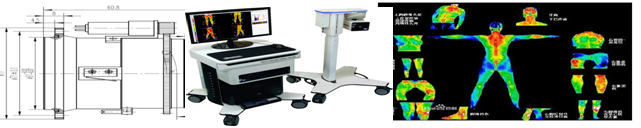

醫療智能測溫系統
焦距 | 光圈 | 參考視場角(水平/垂直) | 工作波長 | 調焦范圍 |
9mm | 1.0~1.2 | 51.6?/43.6? | 8-12um | |
13mm | 1 | 40.5?/31? | 8-12um | ∞~0.3m |
15mm | 0.8~1.0 | 33.5?/27? | 8-12um | ∞~0.3m |
17mm | 1 | 31.5?/23.9? | 8-12um | ∞~0.3m |
19mm | 1.0~1.2 | 27?/20.4? | 8-12um | ∞~0.3m |
23mm | 1 | 23.6?/17.8? | 8-12um | ∞~0.5m |
Zoom10-30mm | 1.5 | 8-12um | ∞-0.3~0.5m |

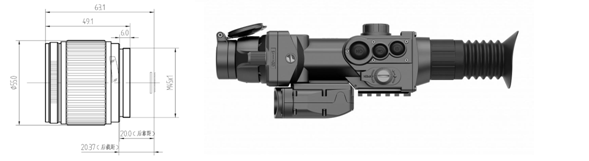

槍瞄系統
